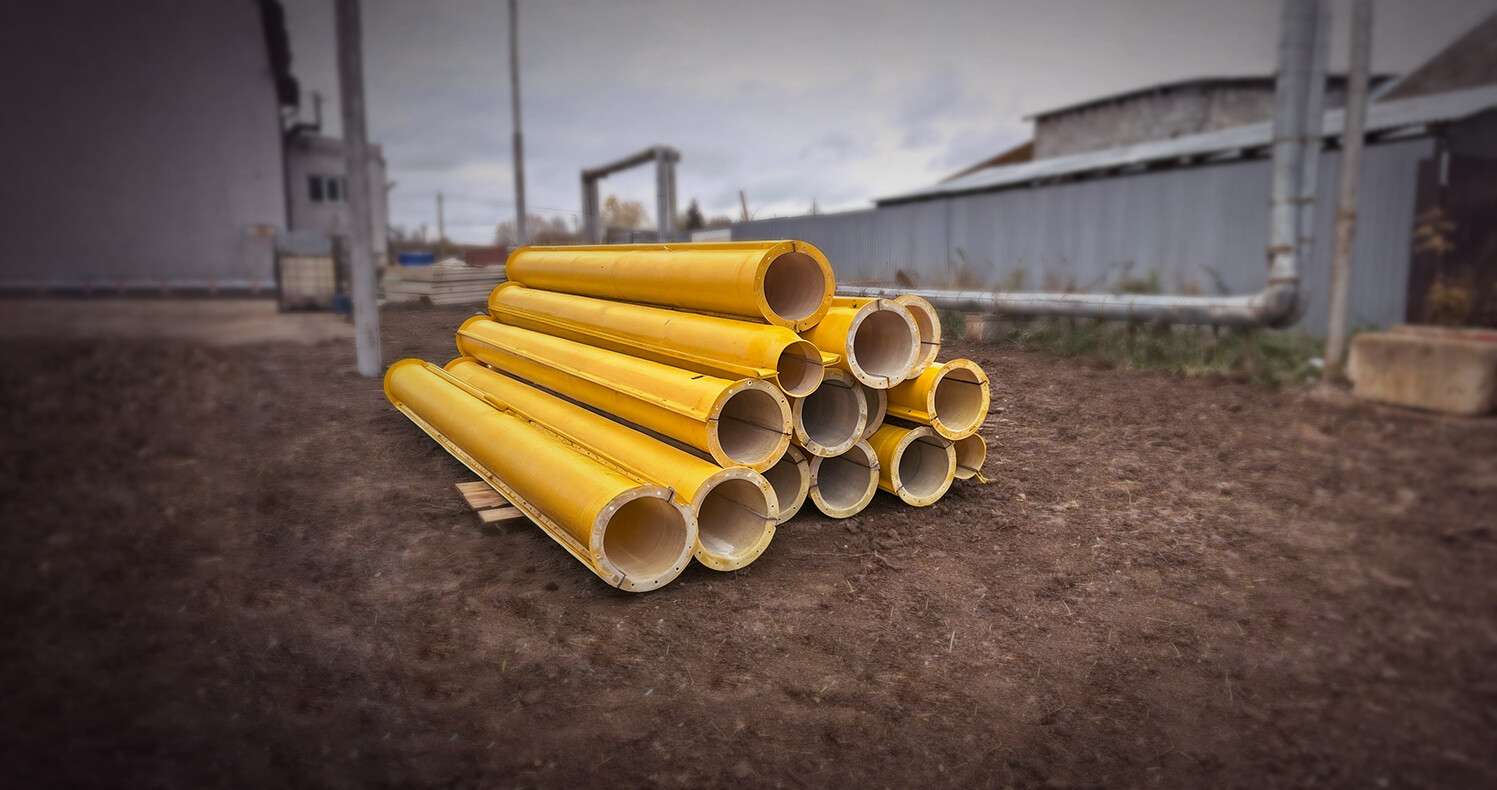

Защитные футляры из стеклопластика

Для подземных газопроводных, водопроводных труб при пересечении инженерных сооружений.

СМОТРЕТЬ ОБЗОР

Защитные футляры из стеклопластика

Для подземных газопроводных, водопроводных труб при пересечении инженерных сооружений

Защитные футляры из стеклопластика

Для подземных газопроводных, водопроводных труб при пересечении инженерных сооружений.

Локальные очистные сооружения ливневого стока (нефтеуловители, пескоуловители)

В случае серьезного загрязнения ливневых стоков в пескоотделитель дополнительно устанавливаются пенополиуретановые фильтрационные кассеты различной пористости; перекрывающие перегородки для  многократного изменения направления потока.

Гофрированные наклонные плоскости, позволяющие добиться максимального контакта очищаемой воды и пластин модуля, обеспечивают сбор отделившихся масляных капель нефтепродуктов на поверхности в специальной камере.

Способы монтажа

Защитные разъемные футляры из стеклопластика устанавливаются как на действующие, так и на вновь прокладываемые подземные инженерные системы без их отключения.

Применяется на газопроводах и трубопроводах в местах их подземного пересечения с сооружениями и коммуникациями в соответствии с требованиями СП 62.13330.2011 Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002.

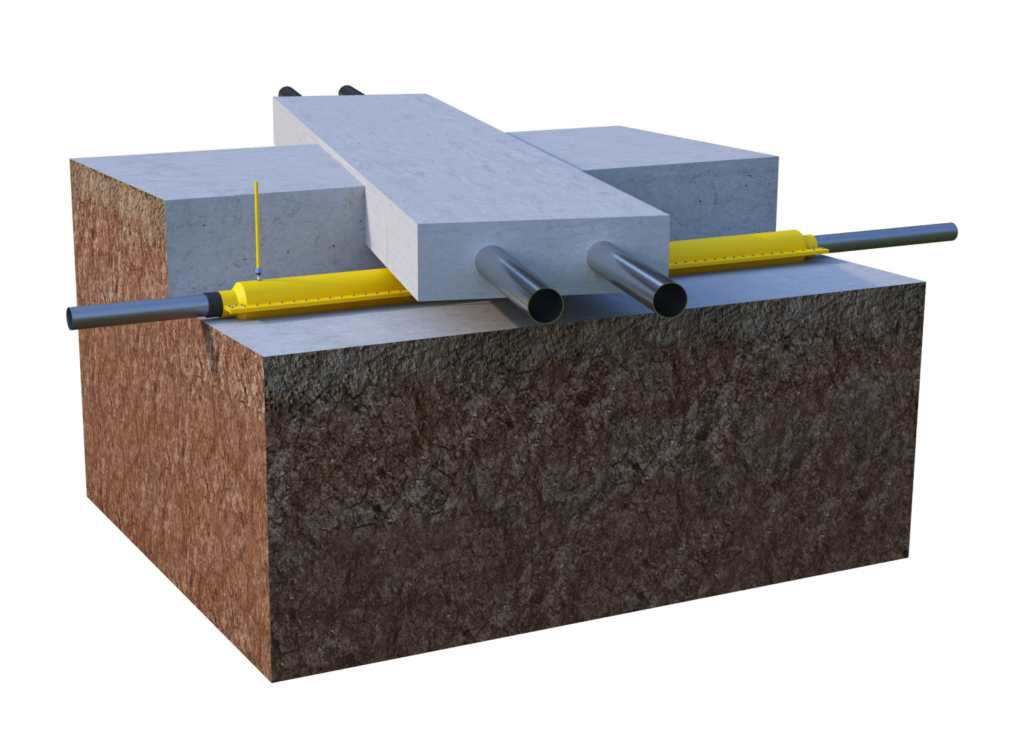

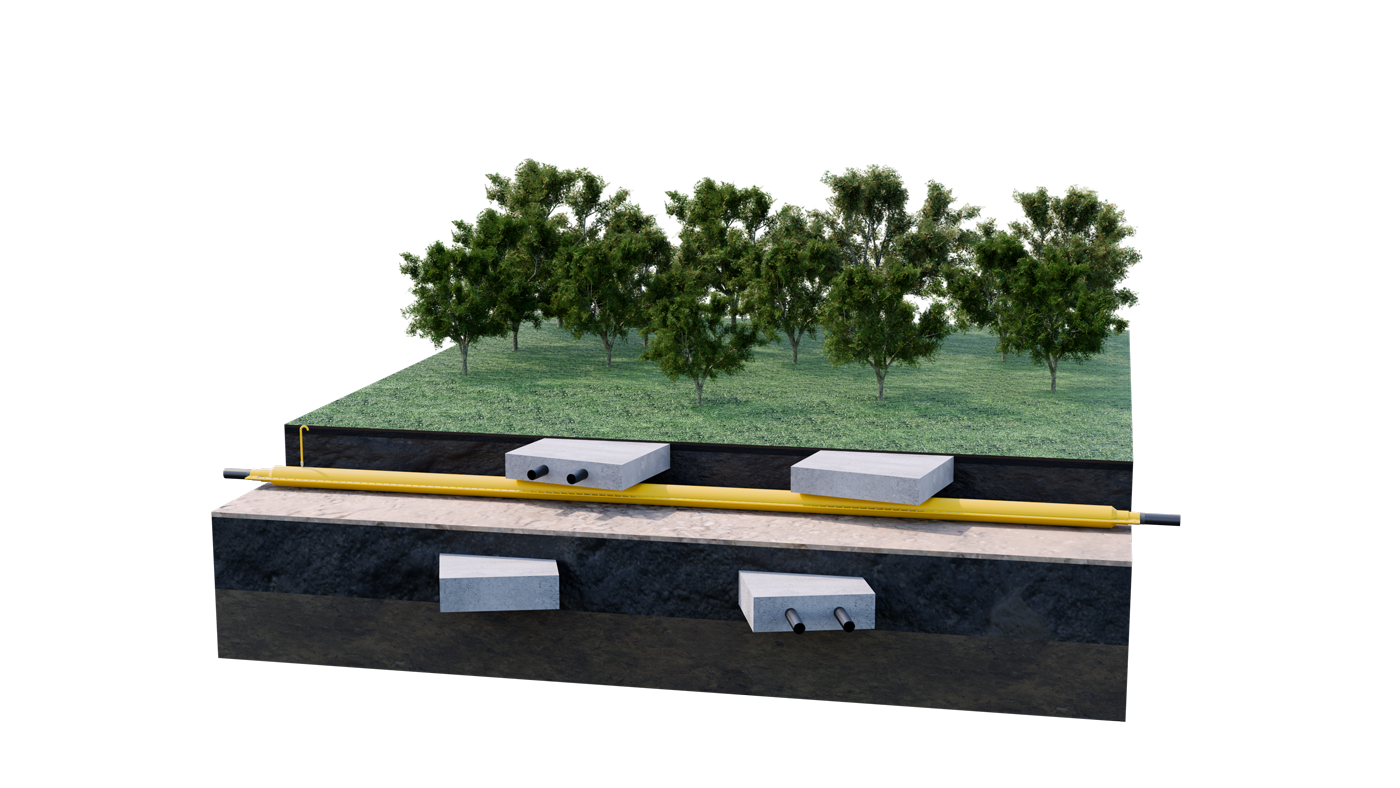

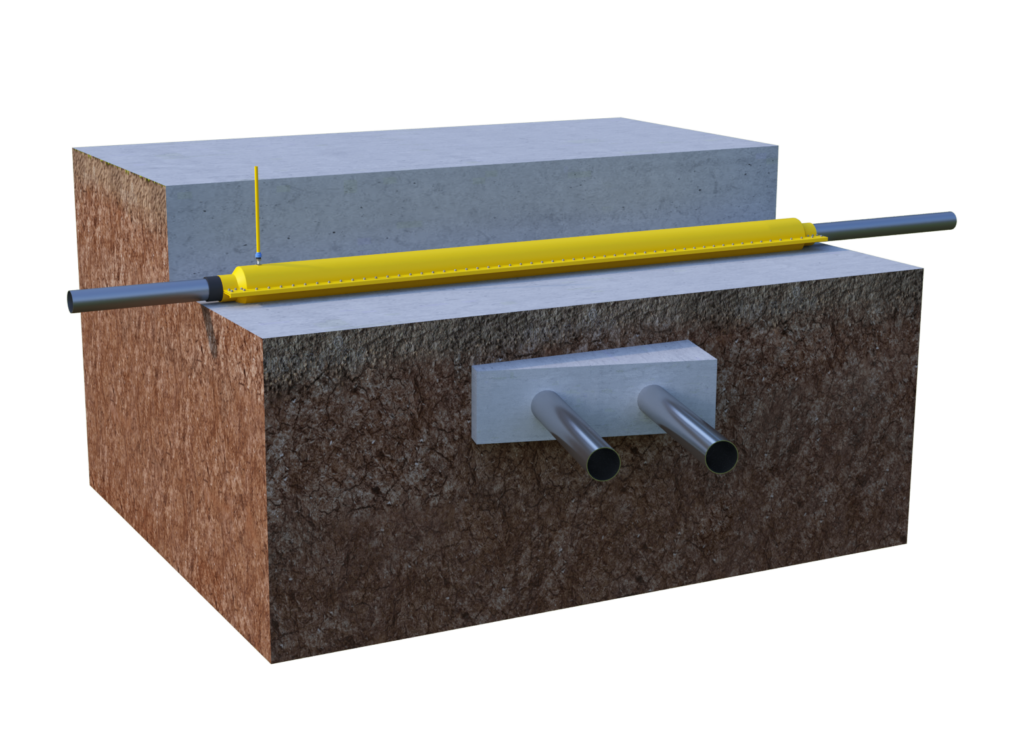

Под теплотрассой

Над теплотрассой

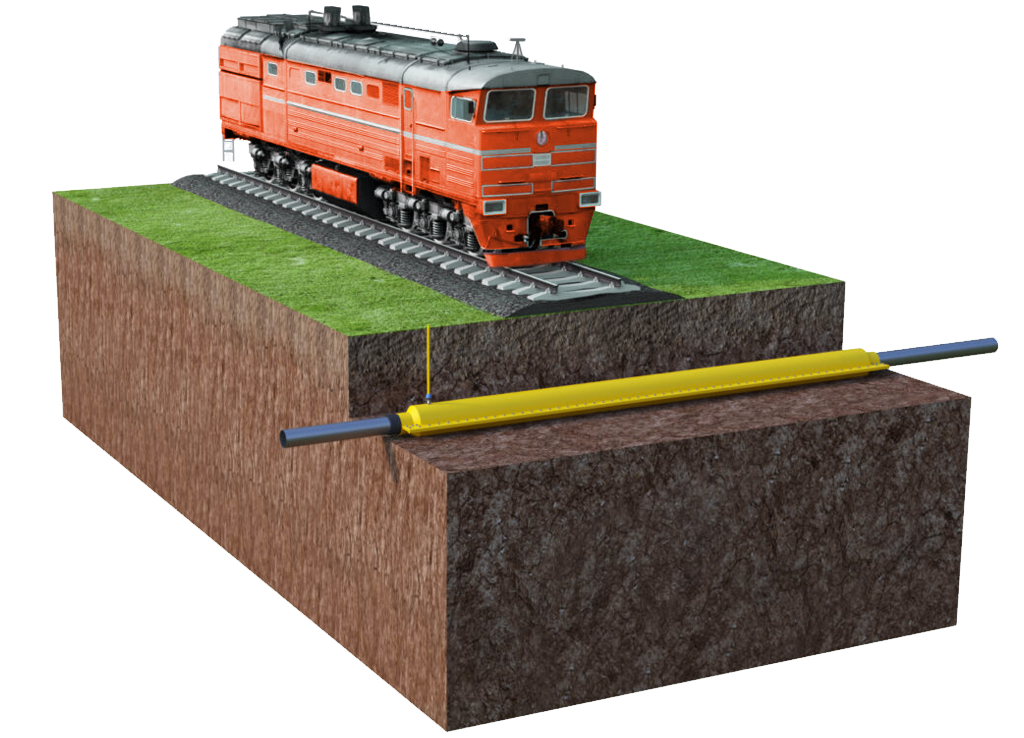

Под железнодорожными путями

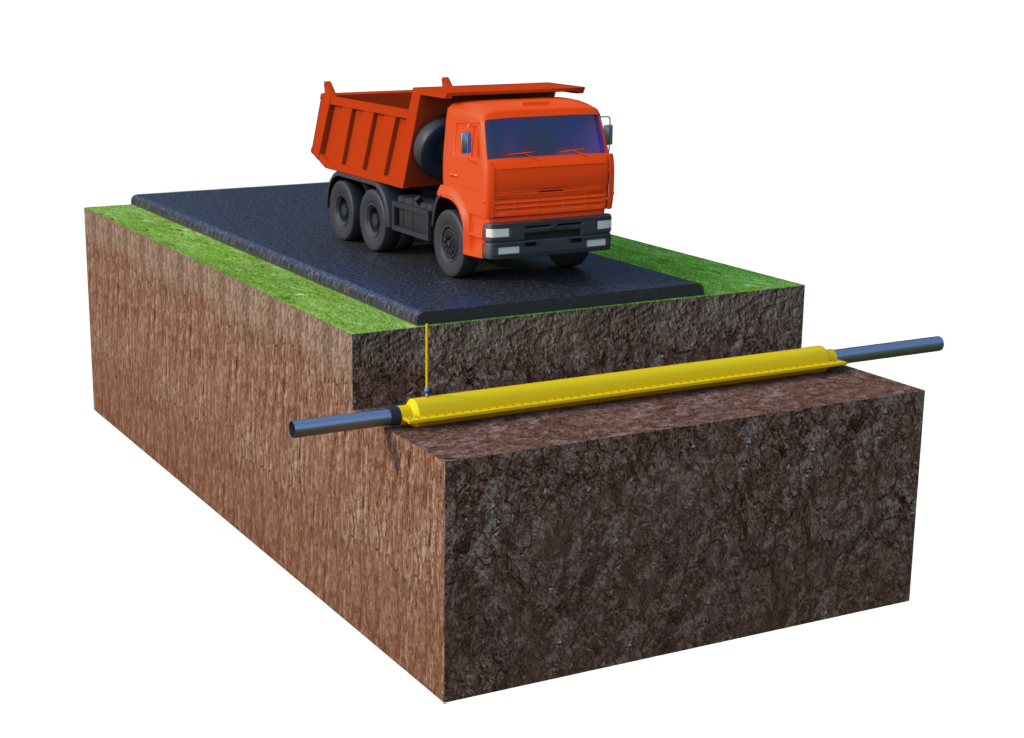

Под автодорогой

Типы защитных футляров

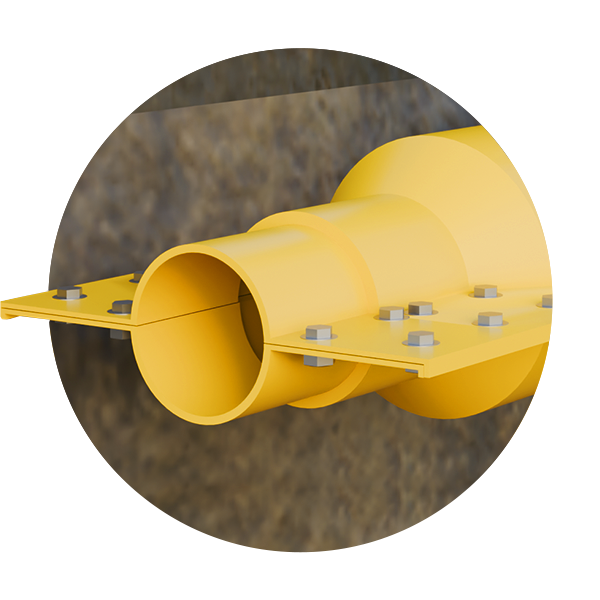

ВКЗ-ФЗТ (конус-фланец)

Для защиты подземных коммуникаций: водопроводов, канализации и кабельных сетей.

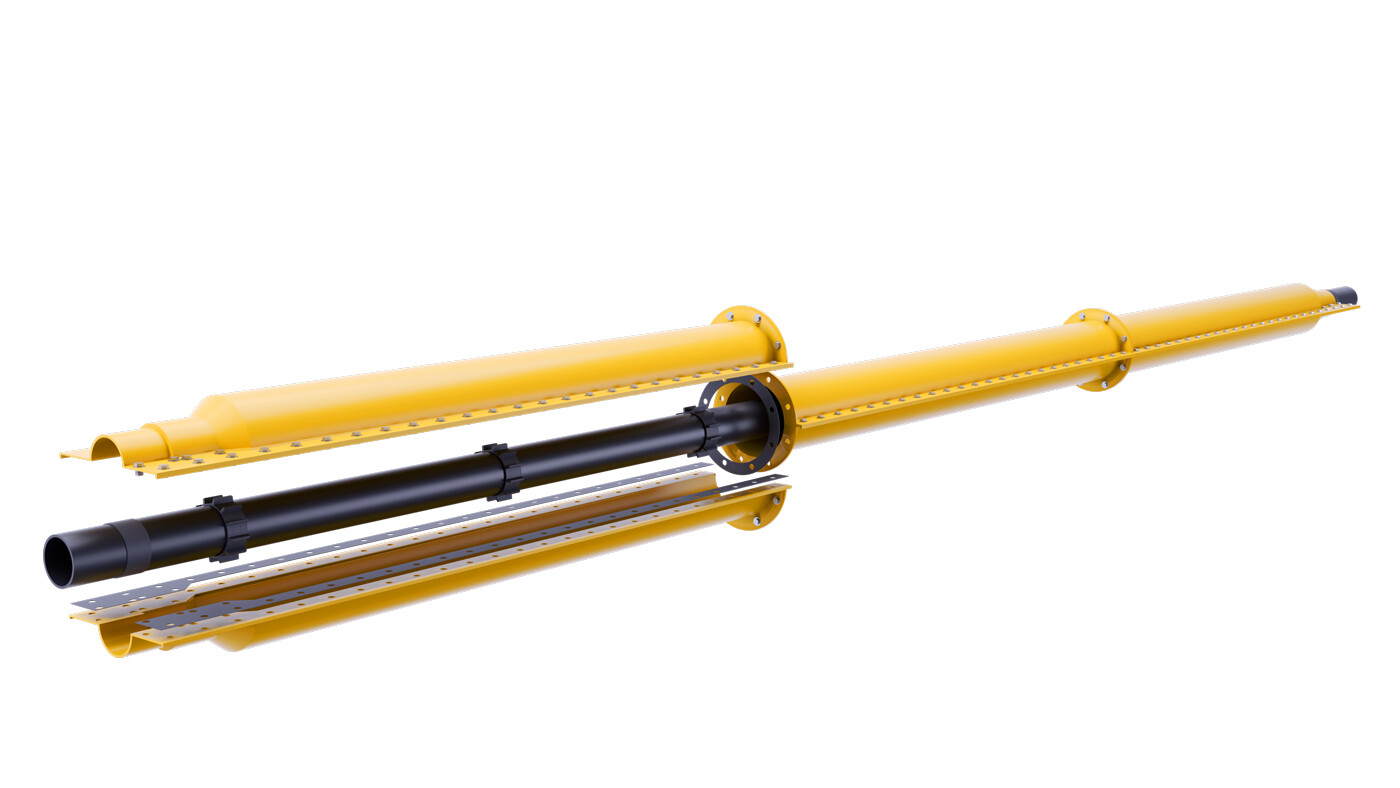

ВКЗ-ФЗТ (конус-конус)

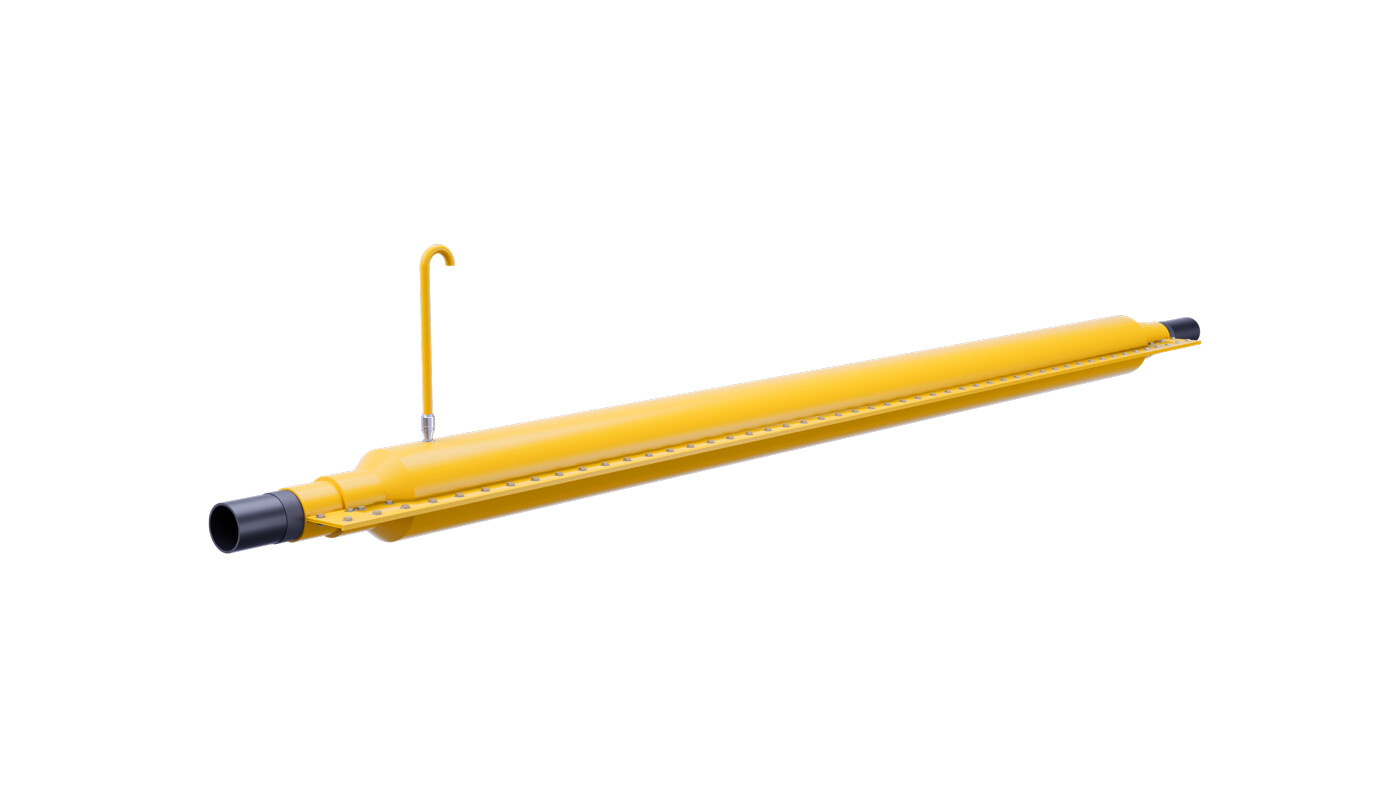

Для защиты газовых труб. Корпус оснащён штуцером для подсоединения трубки контроля утечки газа.

Способы монтажа

Защитные разъемные футляры ВКЗ- ФЗТ из стеклопластика устанавливаются как на действующие, так и на вновь прокладываемые подземные инженерные системы без их отключения.

Применяется на газопроводах и трубопроводах в местах их подземного пересечения с сооружениями и коммуникациями в соответствии с требованиями СП 62.13330.2011 Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002.

Под теплотрассой

Над теплотрассой

Под железнодорожными путями

Под автодорогой

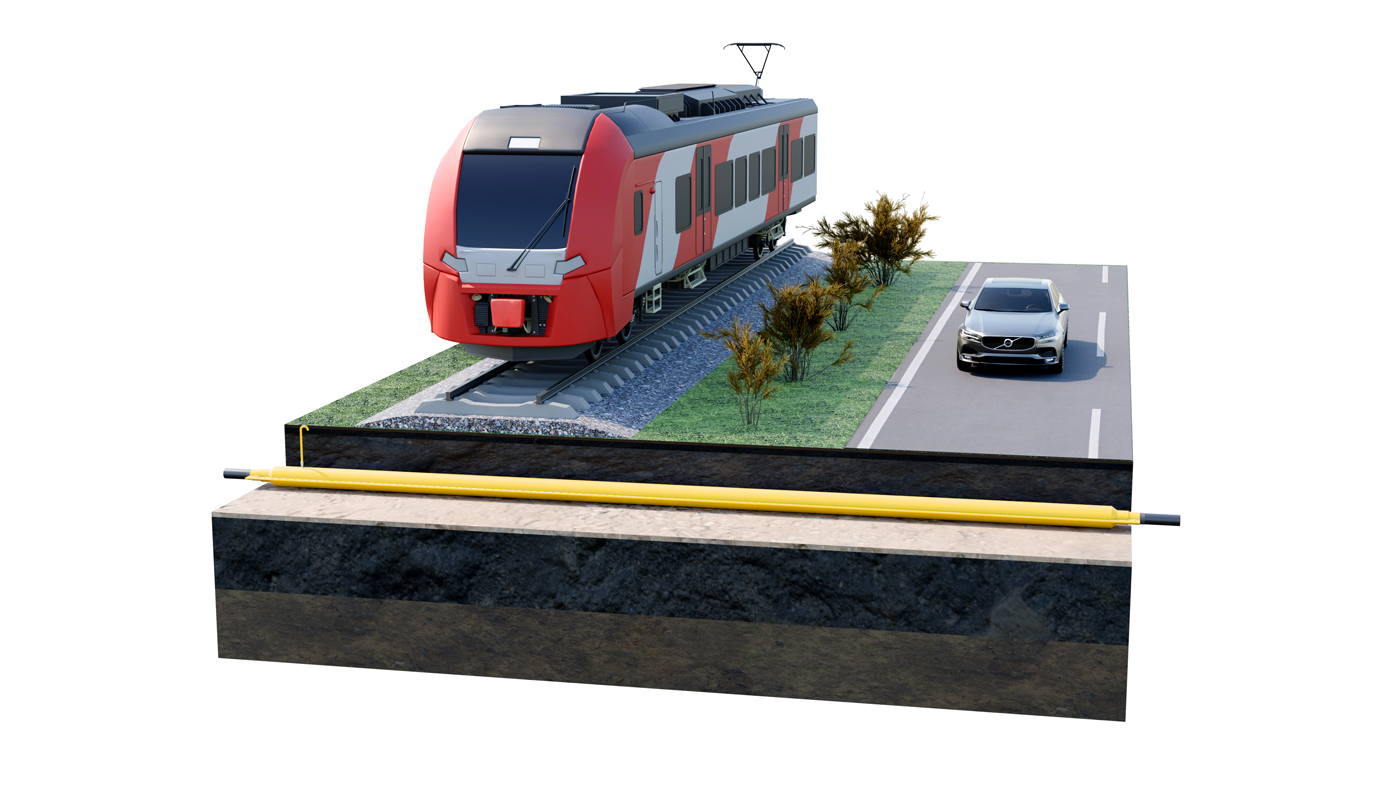

При пересечении с автодорогой и ЖД путями

Над и под теплотрассой

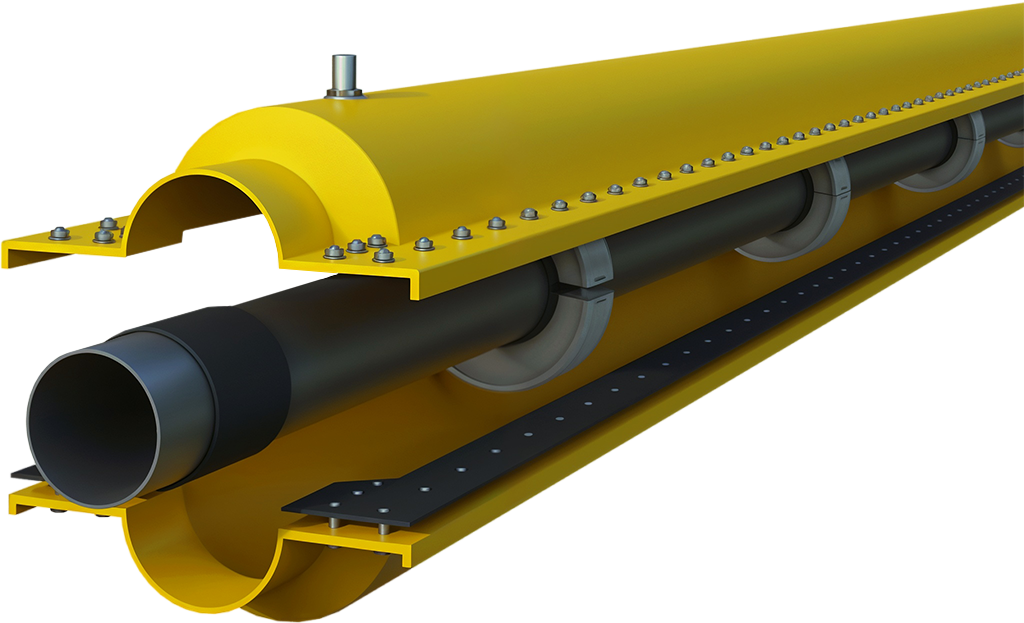

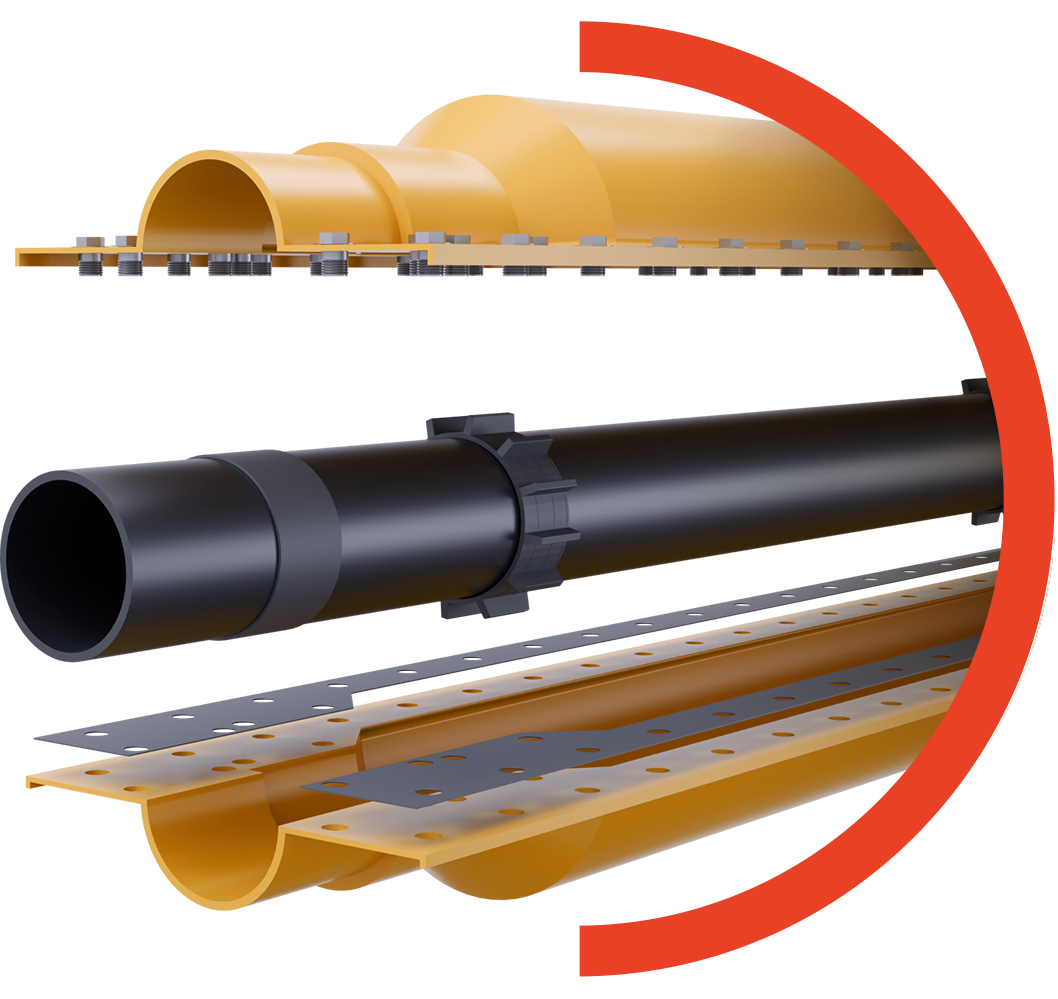

Конструкция футляра из стеклопластика

Диаметр от 150 мм. до 1000 мм.

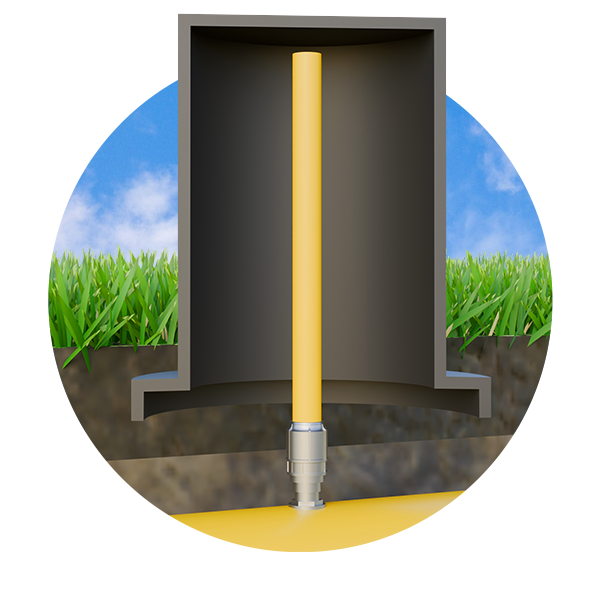

Контрольная трубка для газоотвода

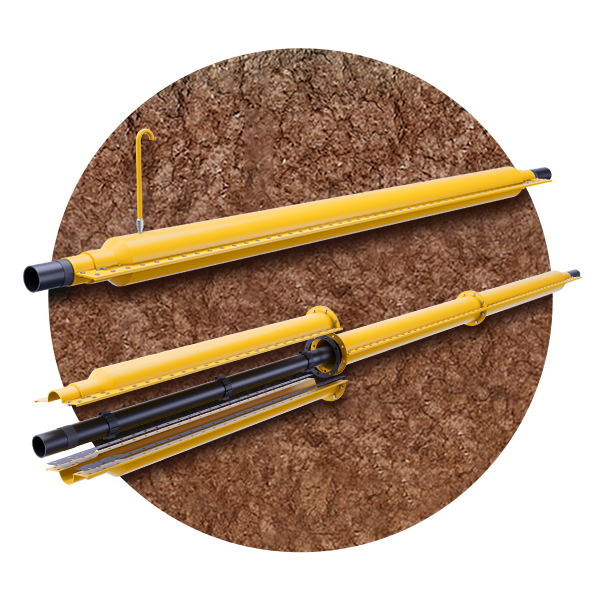

Длина секций 1м. (секционные) и 6 м. (цельные)

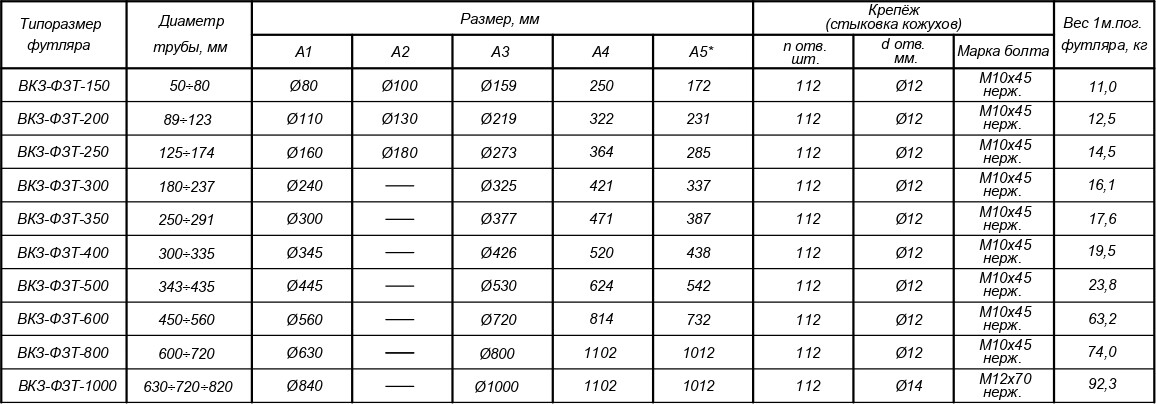

Типоразмеры

При выборе необходимого размера футляра необходимо учитывать внешний диаметр трубы в вашем проекте.

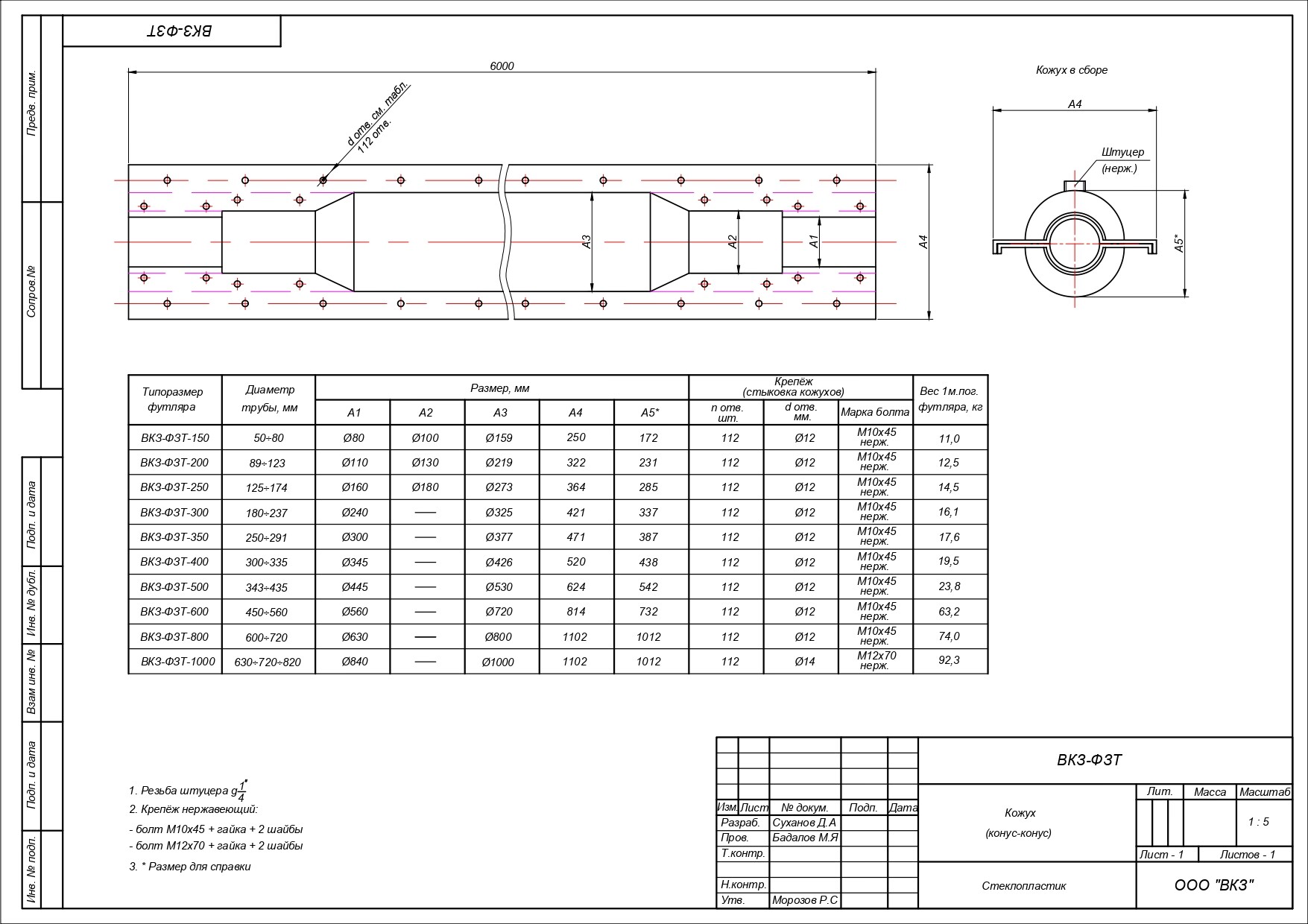

КОНУС-КОНУС

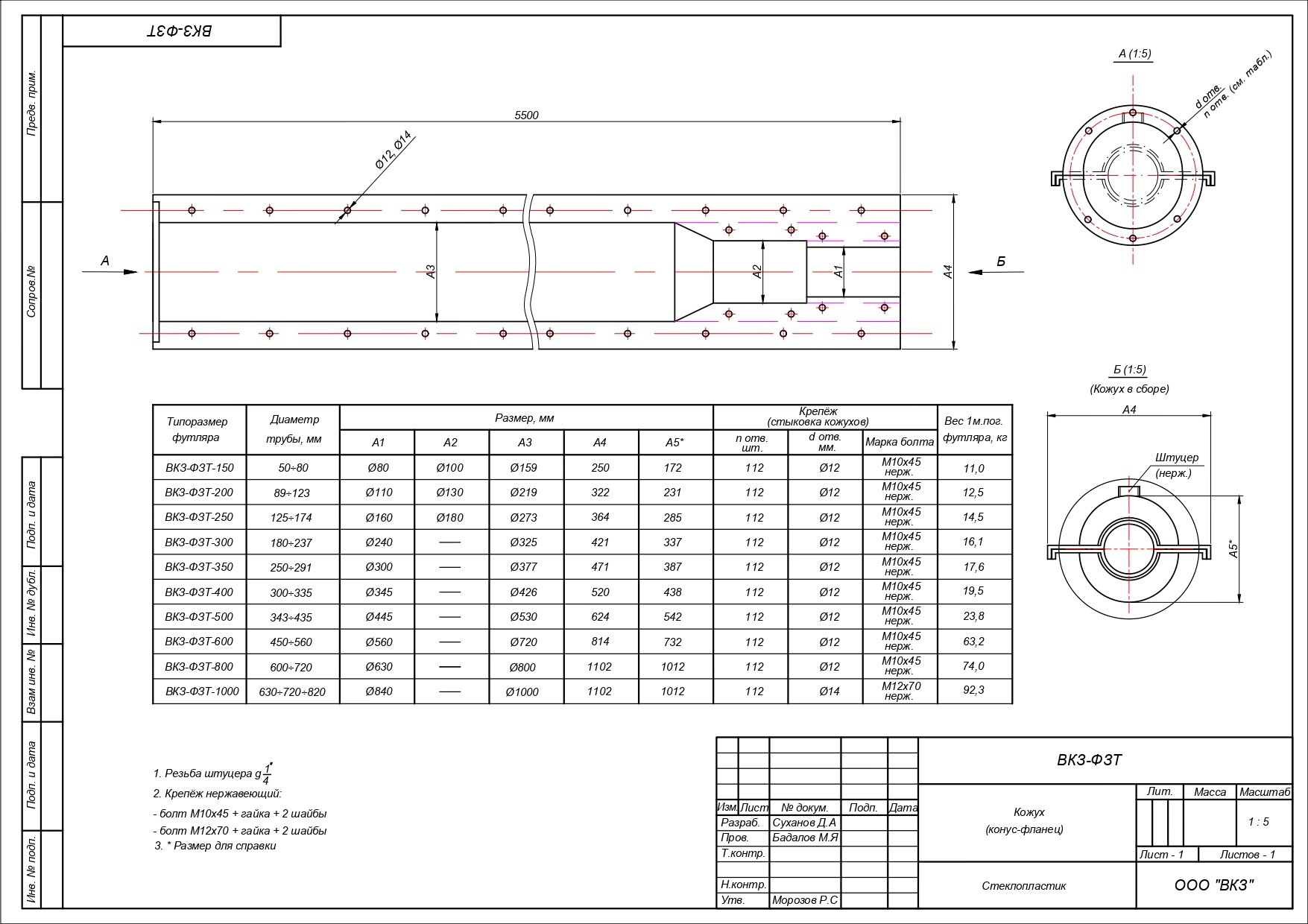

КОНУС-ФЛАНЕЦ

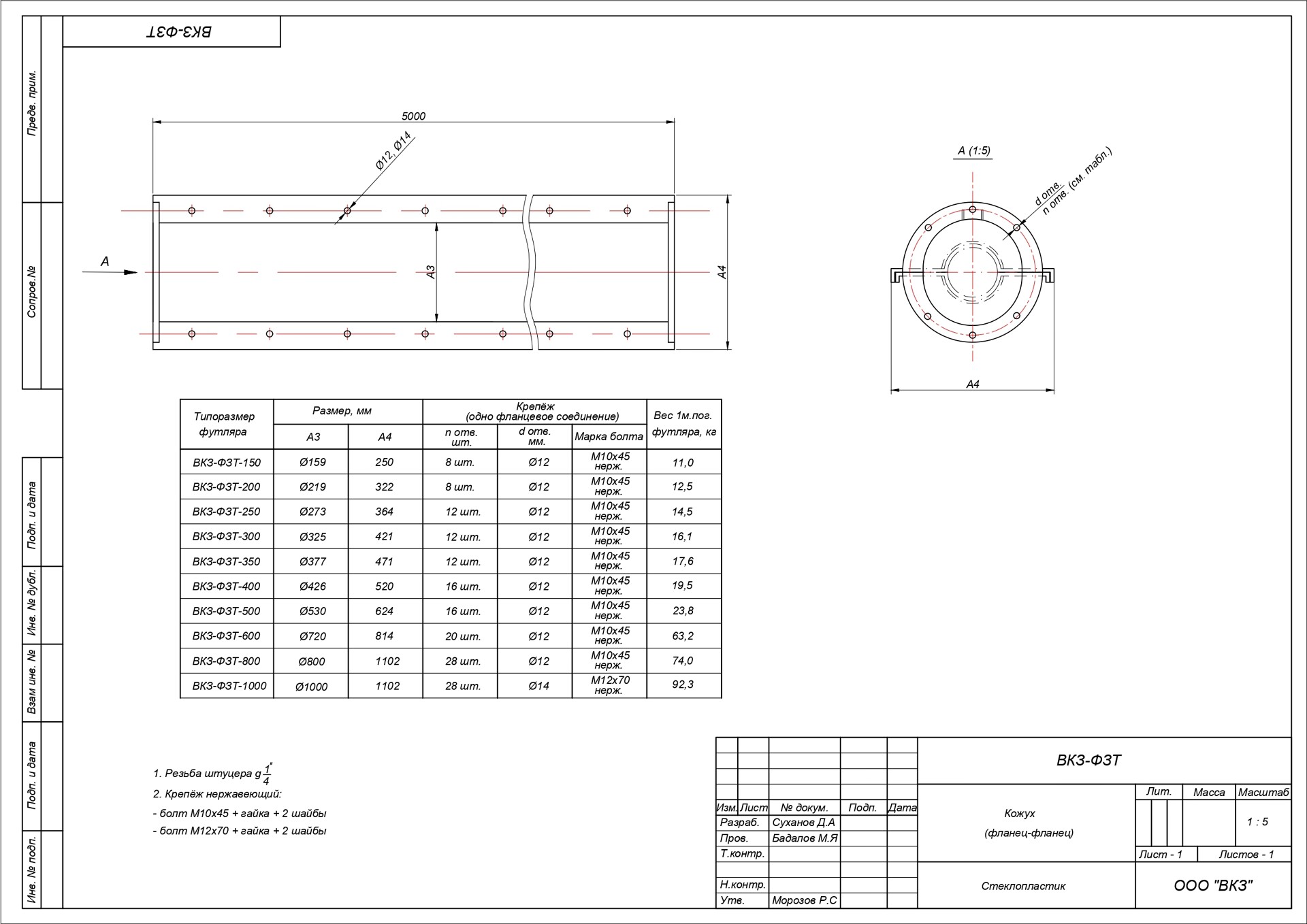

ФЛАНЕЦ-ФЛАНЕЦ

Содержимое вкладки 1

Типоразмер футляра

Размер, мм

А3

А4

Крепёж (одно фланцевое соединение)

n отв. шт.

d отв. мм.

Марка болта

Вес 1м.пог. футляра, кг

Типоразмеры

При выборе необходимого размера футляра необходимо учитывать внешний диаметр трубы в вашем проекте.

КОНУС-КОНУС

КОНУС-ФЛАНЕЦ

ФЛАНЕЦ-ФЛАНЕЦ

Типоразмер футляра

Размер, мм

А3

А4

Крепёж (одно фланцевое соединение)

n отв. шт.

d отв. мм.

Марка болта

Вес 1м.пог. футляра, кг

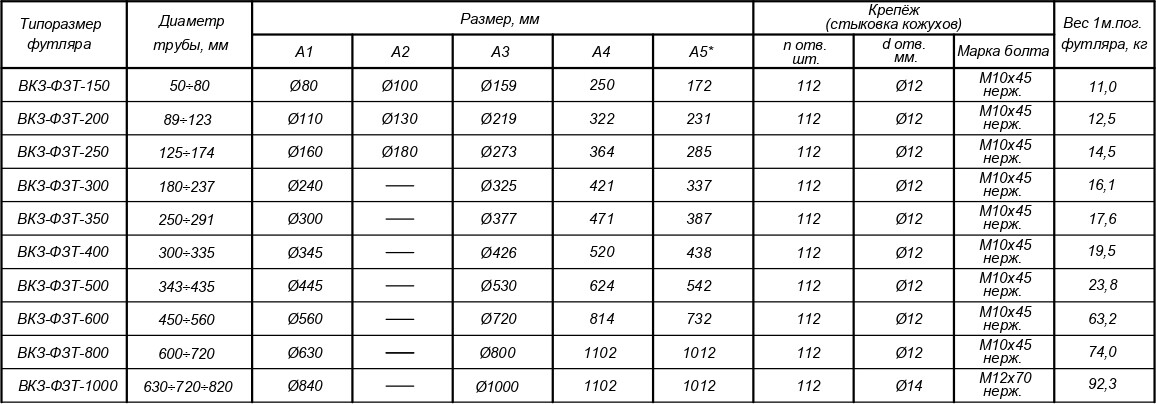

КОНУС-КОНУС

КОНУС-ФЛАНЕЦ

ФЛАНЕЦ-ФЛАНЕЦ

Типоразмер футляра

Диаметр трубы, мм

Размер, мм

Крепёж (одно фланцевое соединение)

Вес 1м.пог. футляра, кг


А3
А4
n отв. шт.

d отв. мм.

Марка болта

ВКЗ-ФЗТ-150
50 х 80
159
250
8 шт.
12
М10 х 45 нерж.
11,0
ВКЗ-ФЗТ-200
89 х 123
219
322
8 шт.
12
М10 х 45 нерж.
12,5
ВКЗ-ФЗТ-250
125 х 174
273
364
12 шт.
12
М10 х 45 нерж.
14,5
ВКЗ-ФЗТ-300
180 х 237
325
421
12 шт.
12
М10 х 45 нерж.
16,1
ВКЗ-ФЗТ-350
250 х 291
377
471
12 шт.
12
М10 х 45 нерж.
17,6
ВКЗ-ФЗТ-400
300 х 335
426
520
16 шт.
12
М10 х 45 нерж.
19,5
ВКЗ-ФЗТ-500
343 х 435
530
624
16 шт.
12
М10 х 45 нерж.
23,8
ВКЗ-ФЗТ-600
450 х 460
720
814
20 шт.
12
М10 х 45 нерж.
63,2
ВКЗ-ФЗТ-800
600 х 720
800
1102
28 шт.
12
М10 х 45 нерж.
74,0
ВКЗ-ФЗТ-1000
630 х 720 х 820
1000
1102
28 шт.
14
М12 х 79 нерж.
92,3

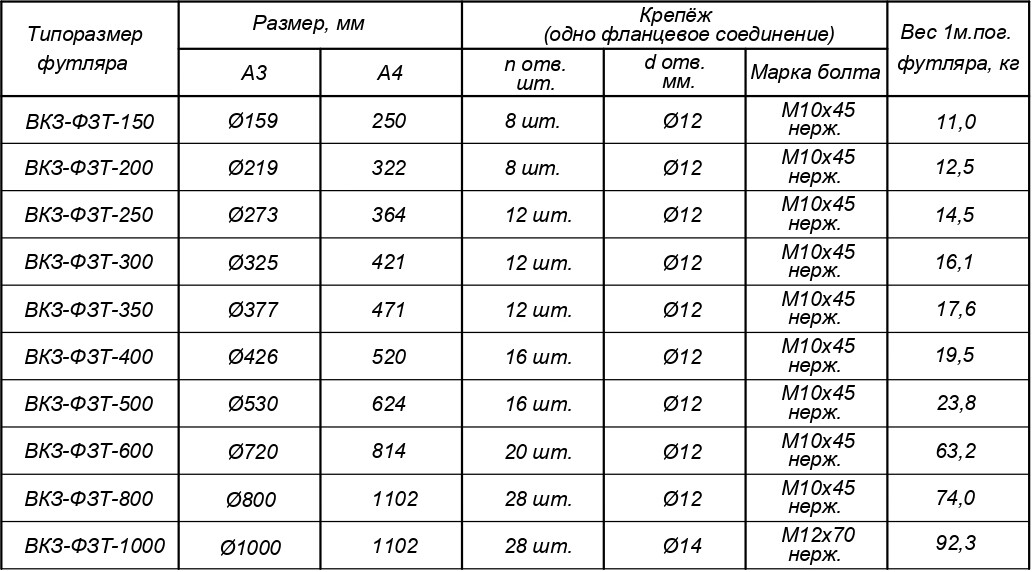

Типоразмер футляра

Размер, мм

Крепёж (одно фланцевое соединение)

Вес 1м.пог. футляра, кг

А3
А4
n отв. шт.

d отв. мм.

Марка болта

ВКЗ-ФЗТ-150
159
250
8 шт.
12
М10х45 нерж.
11,0
ВКЗ-ФЗТ-200
219
322
8 шт.
12
М10х45 нерж.
12,5
ВКЗ-ФЗТ-250
273
364
12 шт.
12
М10х45 нерж.
14,5
ВКЗ-ФЗТ-300
325
421
12 шт.
12
М10х45 нерж.
16,1
ВКЗ-ФЗТ-350
377
471
12 шт.
12
М10х45 нерж.
17,6
ВКЗ-ФЗТ-400
426
520
16 шт.
12
М10х45 нерж.
19,5
ВКЗ-ФЗТ-500
530
624
16 шт.
12
М10х45 нерж.
23,8
ВКЗ-ФЗТ-600
720
814
20 шт.
12
М10х45 нерж.
63,2
ВКЗ-ФЗТ-800
800
1102
28 шт.
12
М10х45 нерж.
74,0
ВКЗ-ФЗТ-1000
1000
1102
28 шт.
14
М12х79 нерж.
92,3

Документация

Паспорт изделия

Паспорт изделия

Паспорт изделия

Паспорт изделия

Документация

Паспорт изделия

Руководство

ТУ 22.21-003-00590697-2024

Изменения №2 ТУ 2296-03-00590697-2021

Преимущества футляров из стеклопластика

Долговечность

Не подвержен коррозии при эксплуатации в агрессивных грунтах

Простота монтажа

При установке не требуются сварочные работы и спецтехника

Не является проводником

Не нуждается в дополнительной электрохимической защите

Высокая прочность

Около 1 г/куб. см, что в несколько раз меньше, чем у металлов

Термоустойчивость

Интервал рабочих температур от -40 до +100 С
